? 自動調整曝光時間，以便對變化的材料進行精確測量。
? 對環境光有很高的免疫力，無論在什么環境條件下都能進行可靠的測量。
? 精確測量的點光束形狀。
? 可調節的濾波器，可獲得特別穩定的測量結果。
| （1）基本參數 | |||
| 類型： | 距離測量 | 測量距離 Sd： | 16 … 26 mm |
| 測量范圍 Mr： | 10 mm | 調節： | 自學習：按鈕 / IO-Link |
| 上電指示燈： | 綠色LED | 輸出指示燈： | 黃色LED |
| 重復精度： | 1 μm | 線性誤差： | ± 0,08 % MR |
| 光束類型： | 點激光 | 溫漂： | < 0.01% Sde/K |
| （2）光源 | |||
| 光源： | 脈沖紅色激光二極管 | 波長： | 660 nm |
| 激光等級： | 1 | 最大脈沖功率： | 1 mW |
| 脈沖持續時間： | 0,001 ... 1 ms | 脈沖周期： | 0,2 ... 3,4 ms |
| （3）電氣參數 | |||
| 響應延遲： | 0,4 ms | 測量頻率： | 5000 Hz |
| 電源電壓范圍 +Vs： | 12 … 28 VDC | 最大電流消耗（無負載）： | 50 mA |
| 輸出電路： | 模擬量和數字量 | 輸出信號： | 4…20 mA / 2…10 mA |
| 負載電阻： | < (+Vs - 9 V) / 0.02 A | 輸出電流： | 100 mA |
| 短路保護: | 是 | 反極性保護: | 是，Vs到GND |
| （4）通信接口 | |||
| 接口： | IO-Link V1.1 | 過程數據結構： | 智能傳感器配置 - DMS PDI48.INT32_INT8 |
| IO-Link端口類型： | A級 | 位0 = SSC1 (距離) | |
| 波特率： | 230.4 kBaud (COM3) | 位2 = 質量 | |
| 周期時間： | ≥ 1 ms | 位3 = 報警 | |
| 過程數據長度： | 48 位 | 位8-15 = 比例因子 | |
| 位16-47 = 32位測量值 | |||
| （5）環境條件 | |||
| 抗環境光干擾能力： | < 100 kLux | 防護等級： | IP 67 |
| 工作溫度： | -10 … +50 °C | 儲存溫度： | -20 … +60 °C |
| 正弦振動： | IEC 60068-2-6:2008 | 半正弦振動： | IEC 60068-2-27:2009 |
| 1 mm p-p (10 - 55 Hz)，單軸5分鐘 | 30 g / 11 ms，單軸單方向6次沖擊 | ||
| 單軸30分鐘 (55 Hz) | |||
| 產品圖紙 | |
 |  |

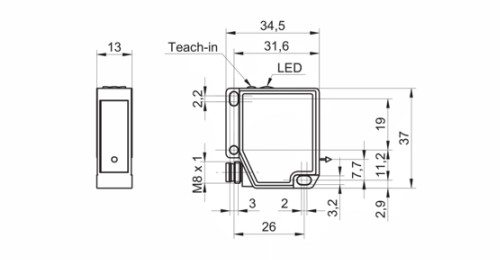

| 3D模型圖 | 尺寸圖 |
 |  |

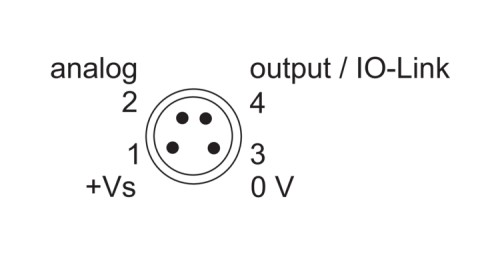

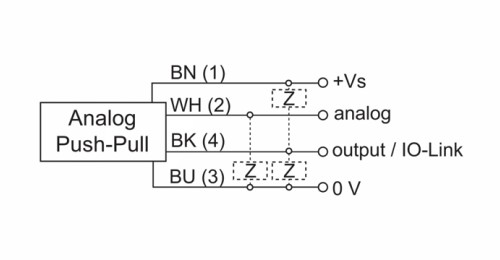

| 電氣接線圖 | 針角定義圖 |
 |  |

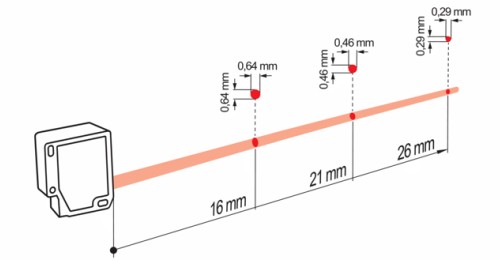

| 典型光束特性 | 激光警告 |
以下為感應距離16…120mm的微型激光測距傳感器：
