德國 Gigahertz-Optik ISD-25-BTS2048-VL 是一款用于測量最大 76.2 毫米的單個 2π LED 燈的光通量和光色的系統。
? 直徑25cm積分球及輔助燈；
? CCD 傳感器光譜輻射計，用于精確測量光通量、光譜輻射功率、CCT、CRI；
? 球體端口處的安裝板。
基于BTS2048-VL CCD的高質量光譜輻射計是國際公認的高端產品。它是市場上最緊湊的光譜輻射計之一，可在許多應用中直接進行系統集成，而無需昂貴且可能降低測量質量的光導。其特征之一是其擴散器窗口具有余弦校正視場，用于測量光譜輻照度和光譜照度。這還允許直接安裝到積分球（例如ISD-25）上以測量光通量。有關BTS2048-VL 的更多詳細信息，請參閱相應的數據表。該裝置還有帶熱電冷卻的BTS2048-VL-TEC版本
ISD-25-V01可與BTS2048-VL組合，用于測量單顆LED、LED矩陣以及直徑最大76毫米的LED燈的光通量、光譜、顏色和顯色指數。也可用于測量特殊光源，如內窺鏡、光導冷源等。測量時將燈置于直徑 76.2 毫米（3 英寸）的測量端口，有一個大而穩定的安裝板，用于固定ISD-25-V01 中包含支架和測試插座。 BTS2048-VL 和 ISD-25-V01 的組合滿足 CIE 127 對定向 (2pi) LED 光通量測量的要求。其中包括光譜分辨率、動態范圍和光譜輻射計的穩定性以及理想的球體涂層、25 厘米直徑、輔助燈、使用擴散器窗口和擋板耦合測量裝置。還包括溫度傳感器和擴散器窗口。
側向發射光導現已應用于汽車行業的日間行車燈、尾燈和剎車燈。 Gigahertz-Optik 的TFCT25測量系統可用于測量不同的光學傳輸參數，包括光導“變黃”和 LED 燈。該系統基于 ISD-25 和 BTS2048-VL 的組合。
光度測量設備的一項基本質量特征是其精確且可追溯的校準。帶有 BTS2048-VL 的 ISD-25-V01 已在 Gigahertz-Optik 的 DAkkS 認可 (DK-15047-01-00) 校準實驗室根據 ISO/IEC 17025 進行光譜響應度和光譜輻照度校準。校準已執行帶有BN-LHSF-2P-20校準燈，積分球內具有2pi輻射特性。每臺設備均附有各自的校準證書。
| 產品圖 | |
 |  |

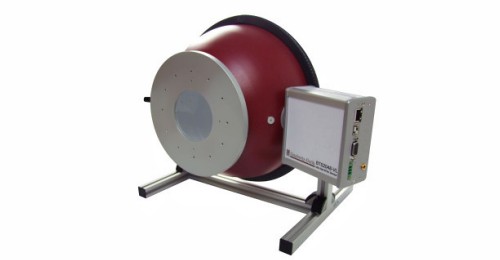

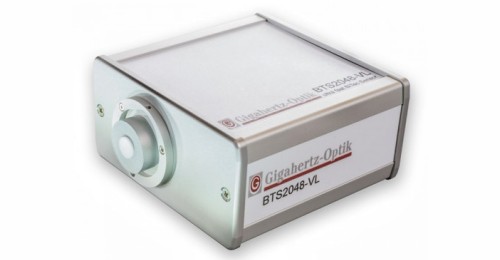

| ISD-25-BTS2048-VL 用于測量最大 76.2 毫米的單個 2π LED 燈的光通量和光色的系統 | BTS2048-VL 高端 CCD 光譜輻射計，用于連續波和閃光測量。 |
 |  |

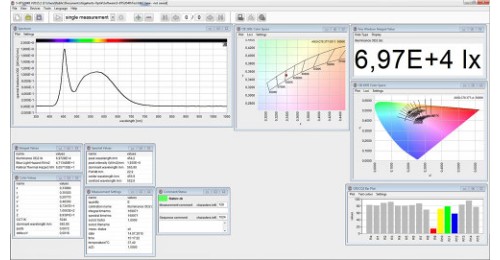

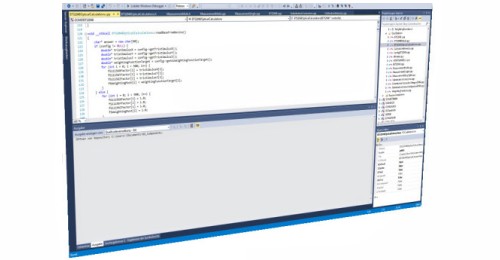

| S-BTS2048 用戶軟件界面 | S-SDK-BTS2048 用于將設備集成到客戶軟件中的軟件開發套件 |
| （1）常規 | |||
| 簡短的介紹： | 符合 CIE 127 標準的分光輻射度計，用于測量直徑最大 76.2 毫米的聚光燈的光通量、光譜、顏色和顯色指數。 | ||
| 主要特點： | 積分球直徑為 25 厘米，測量端口為 76.2 毫米。穩定的安裝板，用于連接支架和測試插座。高品質 CCD 傳感器光譜儀BTS2048-VL。 | ||
| 測量范圍： | 光通量：積分 0.05 mlm 至 141 klm； | ||
| 典型白光 LED 的光譜：5.5 mlm 至 43000 klm； | |||
| 光譜輻射通量：8E-7 W/nm 至 2E3 W/nm； | |||
| 光譜范圍：350 nm 至 1050 nm。 | |||
| 典型應用： | 來料檢驗（單個 LED）、LED 矩陣、LED 射燈的在線質量保證、設計。 | ||
| 校準： | 工廠校準。可追溯至國際標準。 | ||
? BN-LHSF-2P-20：2π 光譜通量、總通量和 CCT 校準標準燈。
? UMPR：用于 UM 系列模塊化結構積分球端口框架的端口減速器。特點：封閉面等于空心球面。硫酸鋇或合成涂層。不同直徑的槽孔或刀口。與 UMPF 端口幀一起使用。
? S-SDK-BTS2048：BTS2048 變體的軟件開發套件。
? S-BTS2048：BTS2048 變體的應用軟件。
? ISD-21-BTS256-LED：用于測量最大 63.5mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑21cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
? ISD-50-BTS256-LED：用于測量長達 100mm 的單個 2π 發光二極管的光通量和光色的系統。特點：直徑50cm的積分球和輔助燈，帶有Bi-Tec傳感器的緊湊型光譜測光計，可精確測量光通量、光譜輻射功率、CCT、CRI、色品坐標等。
? ISD-15-BTS2048-VL：用于 LED 測試和系統集成的緊湊型積分球光譜輻射計系統。
